一起從“芯”學習高頻RFID

      眾所周知，RFID芯片是電子標簽的主要組成部分，是在整個RFID系統的核心。標簽芯片的基本結構一般都包含射頻前端、模擬前端、數字基帶和存儲器單元等模塊。RFID芯片主要涉及的頻段有125KHz，13.56MHz，433MHz，860-960MHz，2.45GHz等頻段，其中13.56MHz高頻、860-960MHz超高頻最為主流，那么今天小New就和大家一起聊13.56MHz高頻的市場主流芯片。

      從標準協議上，13.56MHz高頻主要分為ISO15693與ISO14443兩種協議，這兩者區別簡單地說14443是近場耦合，15693是遠場耦合，14443具有加密功能，15693具有穿透性好，抗干擾性能力強。當然，現在部分15693芯片也增加了一些加密功能，擴充其應用范圍，比如華大半導體15693增加國密SM7。ISO14443還分兩種14443A與14443B，14443B的私密性更強，目前主要應用于金融領域，包括身份證、銀行卡等。

      談到13.56MHz高頻芯片及制造商，就不得不提到NXP這仨個字。NXP的13.56MHz高頻芯片在全球的市場位是不可撼動的，是RFID芯片研發的領導者與應用的推動者。下面咱們以NXP系列芯片為主線介紹不同類型的芯片及應用場景。目前包含Mifare系列、NTAG系列和ICODE 系列三大板塊！

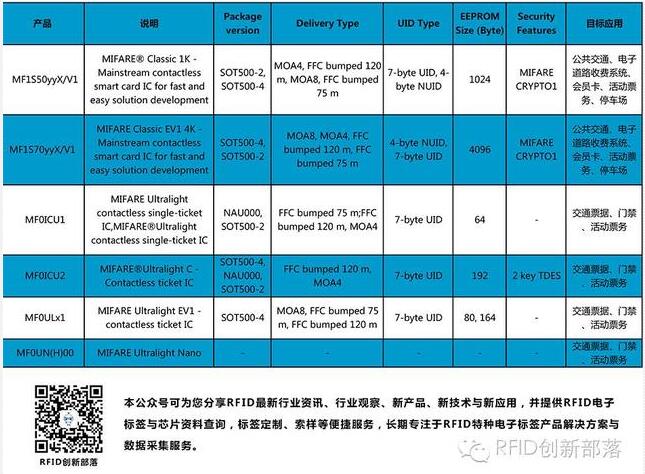

Mifare系列
      MIFARE產品完全符合ISO/IEC 14443標準，最高可滿足NFC Forum 4類標簽標準。包含Classic、DESFire、Plus、Ultralight、SAM等系列，其中，最常用是的S50、S70及MIFARE Ultralight，適合于低成本、高流量的應用，例如：公共交通、會員卡和活動票據，MIFARE®Ultralight系列細分的產品包含3個成員MIFARE Ultralight C、MIFARE Ultralight EV1、MIFARE Ultralight Nano。

MIFARE Ultralight C
      MIFARE Ultralight C采用3DES加密標準，進行芯片認證和數據訪問�；�于NXP Mifare Ultralight C的票證、優惠券或標簽可以用作單程公交車票、活動門票或低成本的會員卡。
MIFARE Ultralight EV1
      MIFARE Ultralight EV1是下一代智能卡IC，適用于使用紙質票證且用途簡單的應用。恩智浦內置了“來源檢查”功能，提供有效的克隆保護，可防止使用假票。MIFARE Ultralight EV1的機械和電氣特性滿足嵌體和紙質票證制造商的要求。該集成電路有兩2個存儲器可供選擇：48字節和128字節。

MIFARE Ultralight Nano
      MIFARE Ultralight Nano是MIFARE Ultralight系列的最新一代智能紙質票證IC。創新的非接觸式技術適用于一次性應用，志在取代磁條、條碼/二維碼和標準的紙質印制票證。

NTAG系列
      恩智浦的NTAG系列完全符合NFC Forum標簽類型2和ISO/IEC14443類型A規范，確保與NFC設備(如手機、平板電腦和固定讀卡器)的通用互聯互通。NTAG系列提供不同的存儲容量和特殊功能，用戶可以面向特定應用選擇性價比最高的容量和功能。目前產品包含面向智能嵌體和標簽的NTAG和面向智能電子設備的NTAG兩大類。

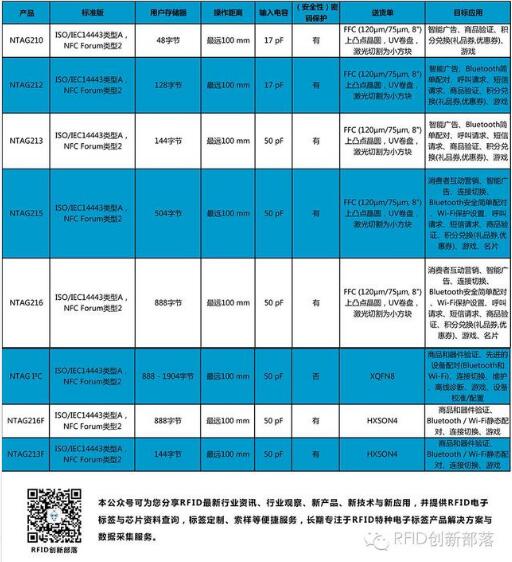

面向智能嵌體和標簽的NTAG（NTAG21x系列）
      NTAG21x無源供電IC解決方案與恩智浦NFC讀卡器IC無縫運行，此IC廣泛應用于超過90%的配備NFC的移動手機型號。具有業界最佳的射頻性能、各種內存大小和智能的內置功能 - 準備用于新一代的嵌體和標簽。目前比較常用的NTAG21x系列產品細分的有NTAG210、NTAG212、NTAG213、NTAG215、NTAG216五個類別。

面向智能電子設備的NTAG（NTAG I²C和NTAG21xF系列）
      NTAG I²C是恩智浦NTAG系列的第一款產品，可提供非接觸式和接觸式接口。除了符合NFC Forum無源非接觸式接口，IC還具有I²C接觸式接口，可與為控制進行通信。借助映射到存儲器的附加外部供電SRAM，可以在射頻和I²C接口之間進行快速的數據傳輸，反之亦然，而無需EEPROM存儲器的寫周期限制。此外，NTAG I²C產品也可以通過內嵌的能源采集電路為外部(低功耗)器件(如 微控制器)供電。NTAG21xF產品具有NTAG21x產品的功能，還提供現場檢測和睡眠模式以及尤其側重于電子應用的小規格封裝(如連接切換、Bluetooth簡單配對、Wi-Fi保護設置、設備認證、游戲等)。目前比較常用的NTAG21xF產品細分為NTAG213F、NTAG216F。

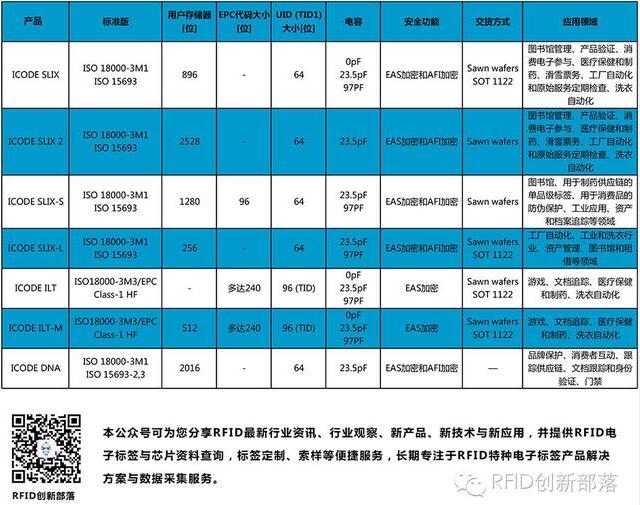

ICODE 系列
      ICODE是行業標準的高頻(HF)智能標簽解決方案，支持符合ISO 15693/ISO 18000-3的基礎設施。目前包括3個系列：帶最新版ICODE SLIX 2的ICODE SLIX、ICODE ILT和最新系列ICODE DNA提供基于AES的標簽認證。

ICODE SLIX系列
      包括ICODE SLIX、ICODE SLIX-S、ICODE SLIX-L和此系列的最新版ICODE SLIX 2，它們符合ISO15693/ ISO18000-3標準。所有系統成員都支持為EAS和AFI提供的密碼保護。

ICODE ILT系列 - 面向高速單品級標簽
      包括ICODE ILT和ICODE ILT-M。這些智能標簽IC是專為無源智能掛牌與標簽而設計的芯片，符合ISO18000-3M3/EPC Class-1 HF的第一批IC，恩智浦ICODE ILT產品支持快速、可靠的單品識別，甚至在密集標簽群體中和采用快速的傳送帶中也是如此。

ICODE DNA
      該款芯片為恩智浦2016年5月份新推的產品，符合NFC論壇類型5標簽，擁有傳統AES加密認證，近場通信(NFC)以及云連接。它還能提供密碼鑒定，通過ISO/IEC 29167-10標準標簽鑒定以提供隱私保護。

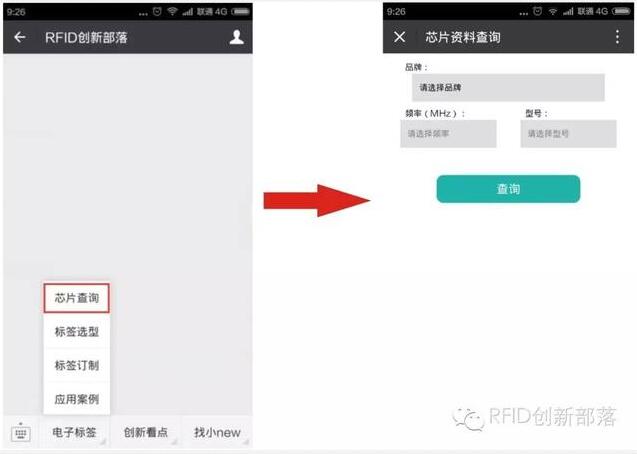

      NXP作為RFID芯片研發的領導者與應用的推動者，國內很多芯片廠家都以此為標桿，在此基礎上進行模仿與微創新，總體功能上面都差不多，主要差異在于存儲容量的大小以及兼容性的增加，價格便宜是其最大的優勢，在此就不多贅述，更多芯片資料盡在“RFID創新部落”平臺查找，跟隨小New一起下載查閱吧！

      當然，據小New觀察，高頻芯片也在不斷進行細分市場，主要表現在芯片安全性與功能性，涌現一些有特點的芯片，例如華大半導體15693增加國密SM7，泰國SIC43N1F在14443的基礎上新增可偵測功能，臺灣優仕達在15693的基礎上增加TD功能，韓國LEGIC在芯片物理加密采用PUF技術、富士通采用FRAM存儲器等等�？傊�，隨著大家對芯片防偽意識的增強，復合型功能的芯片會越來越多，當然要保證芯片的唯一性，RFID電子標簽防轉移也是必不可少的條件。
