RFID電子標簽在地下管道養管中的應用

應用產品

RFID電子標簽在地下管道養管中的應用探索，將有效解決地下管道養護管理過程中管道信息、窨井蓋信息獲取麻煩，養管工作管理、養管工作人員管理困難，窨井蓋丟失響應慢、存在安全隱患等相關問題，從而提供便捷的地下管道養管工作模式，以提高養管工作人員的工作效率，更好地為公眾服務。

應用介紹

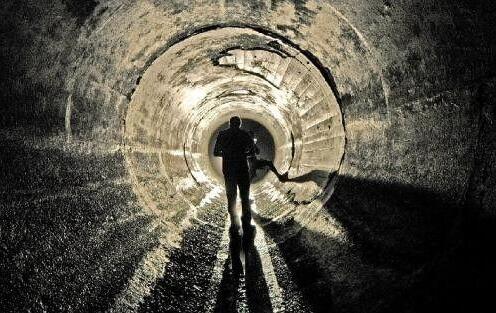

地下管道是城市的生命線，是城市物質流、能量流的重要通道，與人們的生活息息相關。隨著社會經濟的迅速發展，作為城市重要基礎設施的地下管道系統日趨完善，在帶來巨大社會效益的同時也給管理人員帶來了管理難題，主要表現在地下管道不可視和不易維護兩方面。地下管道屬隱蔽工程，盡管目前已經有管道內窺鏡等技術手段予以輔助管理，但也僅可對地下管道的外觀進行基礎性的了解，且存在使用不方便、無法直接獲得相關的技術數據等問題。與此同時，地下管道系統涉及的城市部件數量龐大，部件的維護往往采用人工逐一盤查的方式，需要投入大量的人力資源。因此，引入RFID技術管理的手段指導養護、維修地下管線，具有很廣闊的應用前景。

RFID技術簡介

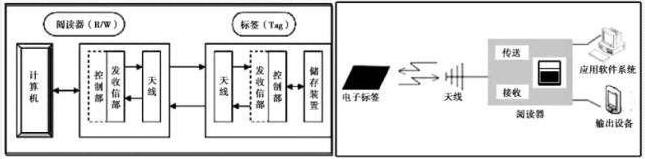

RFID是Radio Frequency Identification的縮寫，即無線射頻識別。下文中提及的電子標簽特指RFID電子標簽，其可實現非接觸式的自動識別，主要通過無線射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種環境。目前，RFID技術已經被廣泛地應用于產品制造、運輸、檔案圖書管理、倉儲等多個領域。利用射頻識別技術，在管道檢查井某些部位設置嵌入電子標簽，對地下管道的巡查、檢查、養護等管理工作的開展是一種有益的嘗試。RFID系統由電子標簽和閱讀器兩部分組成，閱讀器包括傳送器、接收器、微處理器和天線。

地下管道養護管理現狀

地下管道具有隱蔽、多樣、復雜等特點。一般地下管道都敷設在城市道路下方，縱橫交錯，往往多種類型的管道布在一起，形成了復雜的地下管網系統，給地下管道的養護管理帶來困難。地下管道養護管理工作中存在問題具體如下：

●管道識別難;

●窨井蓋管理難;

●養管手段傳統;

●巡查人員管理難。

電子標簽在國內外管線養護中的應用情況

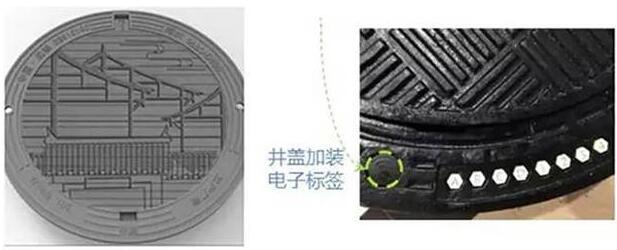

在發達國家，RFID技術應用于窨井蓋的管理和巡檢已經十分普遍，其中部分國家采用1個窨井蓋安裝2個標簽的方式，即1個安裝在井蓋上，另1個安裝在井蓋附近的地面處，可保證在井蓋丟失損壞時，還能方便地找到另1個標簽進行信息讀取，目前英國和日本均采用這種方式。而美國在此基礎上，同時在窨井蓋下方安裝視頻監視器，以提高安全系數。德國和丹麥等國家則采用將單個電子標簽嵌入窨井蓋的方式，來完成日常的智能化巡檢工作。

在我國，已經有部分城市開始采用 RFID 技術進行窨井蓋的管理，如杭州上城區、北京海淀區等。對于不同的需求和管理模式，可以采取不同的技術手段。例如：通過有源電子標簽技術，配合街面固定的RFID閱讀器基站，來實現井蓋移動和丟失的自動報警功能，但這種方式投入較大；北京市海淀區則使用電子標簽來完成簡單的資產巡檢及所屬單位等基本信息的獲取。

電子標簽在地下管道養護中的應用方向

1）了解地下管道的基本情況

事先將存有管道信息的電子標簽埋設于井蓋旁，在管道日常養管中，所需了解的管道類型、埋深、管徑等基本情況可通過讀取器輕松讀取;也可將這些信息存儲在后臺管理中心服務器上，與電子標簽的唯一序列號對應，當讀取器獲取電子標簽序列號后，通過網絡與管理中心服務器即可取得相關信息。此時的電子標簽應采用無源型的，近距離讀取，以避免受附近檢查井電子標簽的干擾，造成不能精確獲取數據。

2）管理窨井蓋

電子標簽通過基站與管理中心連接，一旦電子標簽離開固定式讀寫器的讀取范圍，基站能立即將信息傳遞給管理中心，使管理中心在井蓋出現異常的第一時間獲得信息。事先在窨井位置埋設電子標簽，在受理中心接到井蓋缺失的舉報后，只要讀取電子標簽的信息就可立即明確產權單位。需注意的是電子標簽的埋設點不能是井蓋，否則電子標簽會隨同井蓋丟失，無從讀取。

3）記錄管道養護情況

管道養護一般都是通過檢查井進行操作的，因此可以將記錄的標記點設置為檢查井，每次養護按檢查井對應的電子標簽唯一識別碼，在后臺的信息庫對應地寫入養護信息，可以通過讀取電子標簽，來方便地獲取管道養護的信息。同時，利用后臺數據庫的整理，也能完整詳盡地了解管道養護情況和養護計劃。

4）管理巡查人員

巡查人員移動性大，可監督性差，巡查點多面廣。利用電子標簽技術，巡查人員完成相應的任務后，需要通過手持式讀寫器錄入相應的任務執行信息，激活一次電子標簽，并通過網絡將任務執行信息反饋至后臺，即可有效規范巡查行為。

5）實現地下管道的物聯網管理

電子標簽是組建物聯網的主要技術手段之一。將電子標簽的應用拓展到管道建設階段，從管道埋設時就將整個管道系統通過電子標簽數據化，利用傳感器感知地下管道的環境數據，利用電子標簽存儲、傳輸環境數據，即可實現管道、檢查井與其他主要配套設施物物相聯，推動地下管道的管理工作由事后追查前移至實時監測。

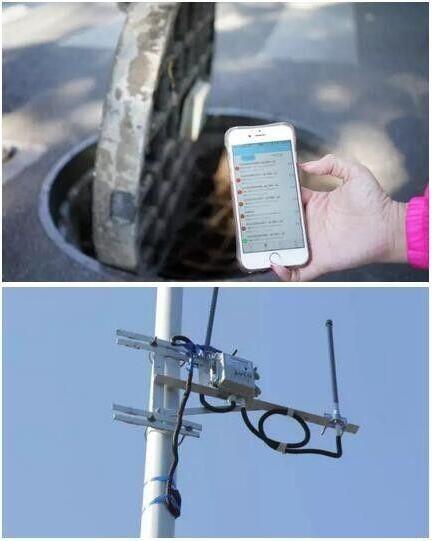

井蓋下的電子標簽，可將感應到的信息傳送到附近的基站

基于RFID技術的城市地下管道智能管理系統是解決現階段城市地下管道規劃、建設、管理、維護等較為可行和極有發展前景的綜合性技術手段。但在實際應用中，也存在一些難點和重點問題需要深入探討和考慮，如：基礎數據的采集和詳實是前提、電子標簽的選擇和設計要以目標為出發點以及技術標準的兼容性問題等。

RFID電子標簽在地下管道養管中的應用探索，將有效解決地下管道養護管理過程中管道信息、窨井蓋信息獲取麻煩，養管工作管理、養管工作人員管理困難，窨井蓋丟失響應慢、存在安全隱患等相關問題，從而提供便捷的地下管道養管工作模式，以提高養管工作人員的工作效率，更好地為公眾服務。
