如何應用CISC RFID Xplorer軟件檢測超高頻標簽性能

        超高頻電子標簽的外觀看似簡單，其實不然，每一個電子標簽從生產到出庫都需經過很多工序，并且每個工序都必須嚴格控制，才能使成品標簽滿足設計要求和客戶使用需求。今天和大家一起學習超高頻標簽檢測技術環節中關于CISC RFID Xplorer軟件（CISC, VBL, SITTERA, IRIS,XMINNOV ）將如何應用呢？

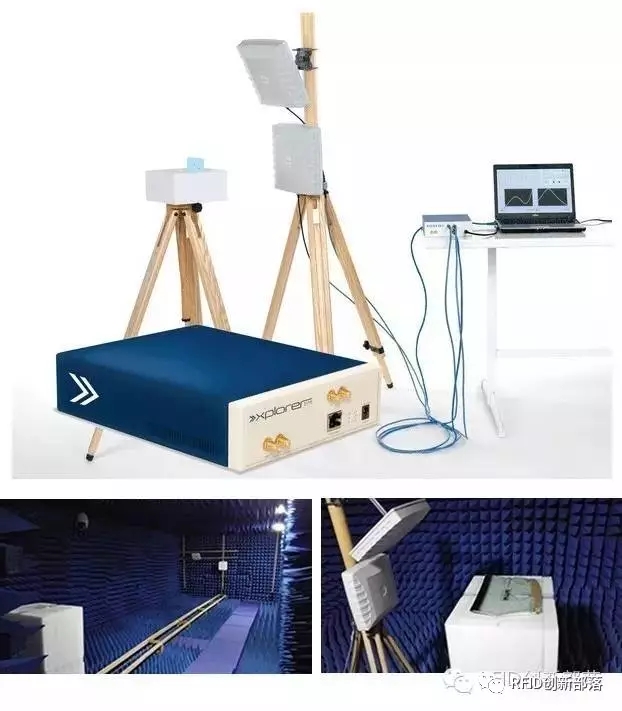

1、CISC RFID Xplorer設備部件及測試環境
       CISC RFID Xplorer設備的部件包含檢測天線、放置平臺、角靈敏度旋轉器、支架、被測標簽。測試環境是專業大型RFID微波暗室。



2、標簽的頻點靈敏度測試方法
       在CISC RFID Xplorer的軟件里先導入跟芯片協議對應的參數配置和標簽要測試的頻率范圍參數。

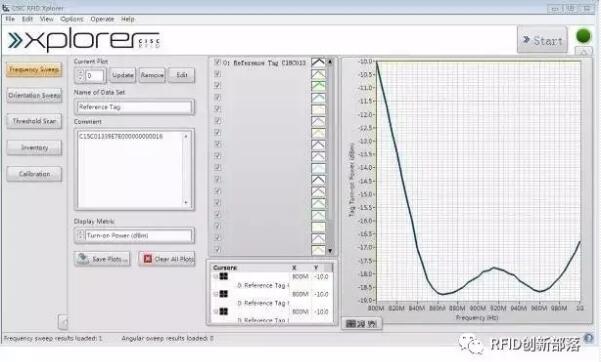

被測標簽要放置在距檢測天線50cm處的放置平臺上，選擇Frequency Sweep即可啟動軟件測試標簽的性能曲線。測試結果例如圖1�？赏ㄟ^軟件中的坐標曲線，能明確的知道該標簽中心點在哪個頻點，且該頻點的性能是多少。



圖1

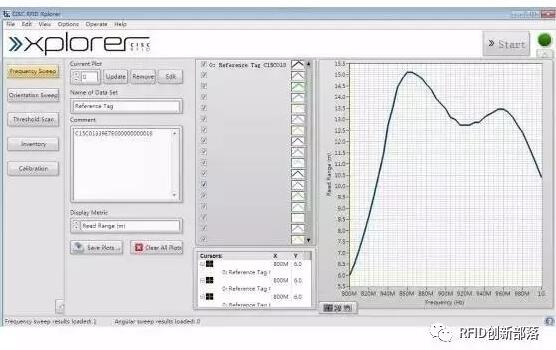

       點軟件里Display Metric里的Read Range(m) 功能，就可以根據上面的性能曲線軟件自動模擬出該標簽在各個頻點的讀取距離，例如圖2



圖2

3、標簽的角靈敏度測試方法

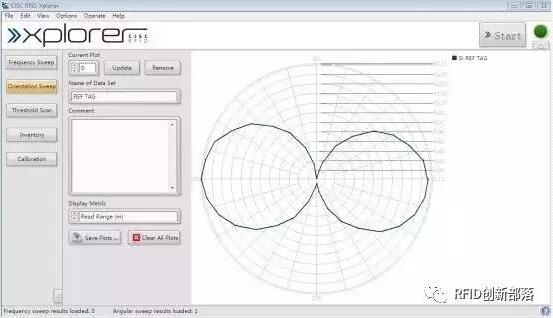

       角靈敏度測試方法的軟件設置參數和標簽放置位置同頻點靈敏度測試方法一樣，然后選擇Orientation Sweep即可啟動軟件開始測試。測試結果例如圖3。從圖中可以知道標簽在不同角度讀取時，讀取距離是不一樣的。可以幫助我們更好的避免操作人員貼標時的誤操作。

 圖3

結論
       通過CISC RFID Xplorer軟件可以非常有效的測試出超高頻標簽的各項性能指標，對產品的質量管控和天線的設計研發有非常大的幫助。
