RFID射頻識別系統的世界你懂嗎？

RFID射頻識別技術

          RFID的英文全稱是Radio Frequency Identification，射頻識別，又稱電子標簽，無線射頻識別，感應式電子晶片，近接卡、感應卡、非接觸卡、電子條碼。

          RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。

          RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。短距離射頻產品不怕油漬、灰塵污染等惡劣的環境，可在這樣的環境中替代條碼，例如用在工廠的流水線上跟蹤物體。長距射頻產品多用于交通上，識別距離可達幾十米，如自動收費或識別車輛身份等。

RFID系統構架

         典型的RFID系統主要由閱讀器、電子標簽、RFID中間件和應用系統軟件4部分構成，一般我們把中間件和應用軟件統稱為應用系統。

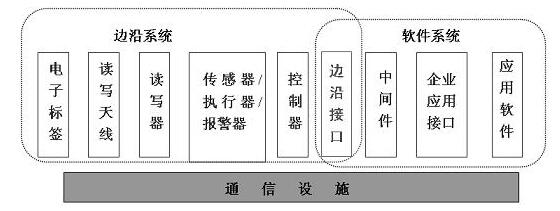

RFID的系統結構

         在實際RFID解決方案中，RFID系統都包含一些基本組件。組件分為硬件組件和軟件組件。

 從功能實現的角度觀察，可將RFID系統分成邊沿系統和軟件系統兩大部分， 邊沿系統主要是完成信息感知，屬于硬件組件部分；軟件系統完成信息的處理和應用；通信設施負責整個RFID系統的信息傳遞。

射頻識別系統基本組成

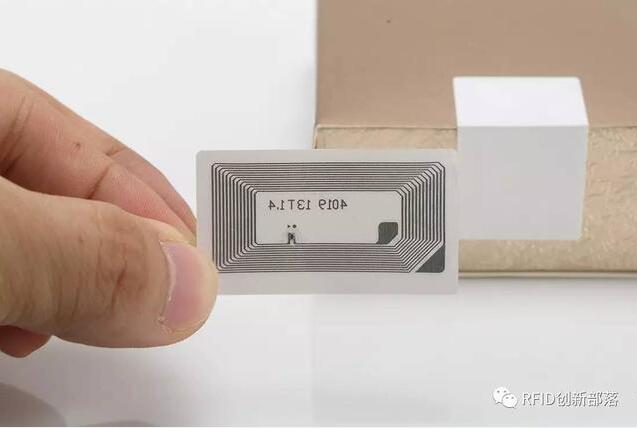

1、電子標簽

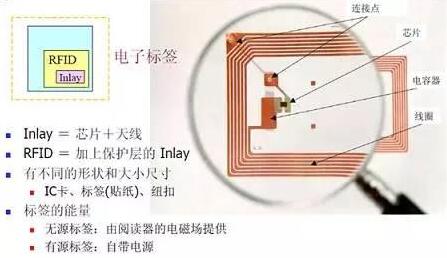

          電子標簽（Electronic Tag）也稱也稱應答器或智能標簽（Smart Label），是一個微型的無線收發裝置，主要由內置天線和芯片組成。

2、讀寫器

         讀寫器是一個捕捉和處理RFID標簽數據的設備，它可以是單獨的個體，也可以嵌入到其他系統之中。讀寫器也是構成RFID系統的重要部件之一，由于它能夠?qū)��?shù)據寫到RFID標簽中，因此稱為讀寫器。

          讀寫器的硬件部分通常由收發機、微處理器、存儲器、外部傳感器/執行器，報警器的輸入/輸出接口、通信接口及電源等部件組成。

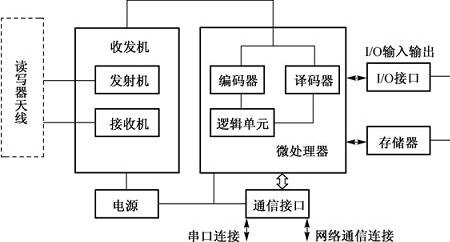

讀寫器組成示意圖

3、控制器

         控制器是讀寫器芯片有序工作的指揮中心，主要功能是：

         與應用系統軟件進行通信；
         執行從應用系統軟件發來的動作指令；
         控制與標簽的通信過程；
         基帶信號的編碼與解碼；
         執行防碰撞算法；
         對讀寫器和標簽之間傳送的數據進行加密和解密；
         進行讀寫器與電子標簽之間的身份認證；
         對鍵盤、顯示設備等其他外部設備的控制。
         其中，最重要的是對讀寫器芯片的控制操作。

4、讀寫器天線

        天線是一種以電磁波形式把前端射頻信號功率接收或輻射出去的設備，是電路與空間的界面器件，用來實現導行波與自由空間波能量的轉化。在RFID系統中，天線分為電子標簽天線和讀寫器天線兩大類，分別承擔接收能量和發射能量的作用。

         RFID系統讀寫器天線的特點是：

         足夠小以至于能夠貼到需要的物品上；
         有全向或半球覆蓋的方向性；
         能夠給標簽的芯片提供最大可能的信號；
         無論物品什么方向，天線的極化都能與讀卡機的詢問信號相匹配；
         具有魯棒性；
         價格便宜。

         在選擇讀寫器天線時應考慮的主要因素有：

         天線的類型；
         天線的阻抗；
         應用到物品上的RF的性能；
         在有其他物品圍繞貼標簽物品時RF的性能。

5、通信設施

         通信設施為不同的RFID系統管理提供安全通信連接，是RFID系統的重要組成部分。通信設施包括有線或無線網絡和讀寫器或控制器與計算機連接的串行通信接口。無線網絡可以是個域網（PAN）（如藍牙技術）、局域網（如802.11x、WiFi），也可以是廣域網（如GPRS、3G技術）或衛星通信網絡（如同步軌道衛星L波段的RFID系統）。
